Боковое устройство натяжения цепи

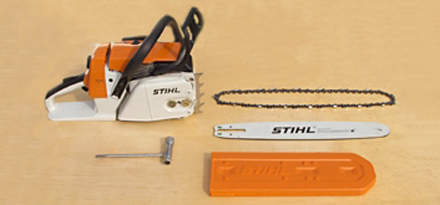

Шаг 1 из 15: Положите отдельные компоненты бензопилы (блок двигателя, цепь, шина, комбинированный ключ) на чистую и ровную рабочую поверхность. Во избежание повреждения инструмента и рабочей поверхности можно использовать мягкую подкладку (например, коврик).

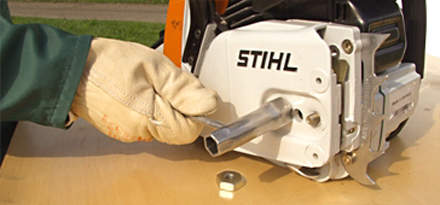

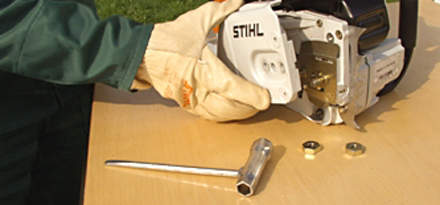

Шаг 2 из 15: Приведите блок двигателя в вертикальное положение и отверните гайки с помощью комбинированного ключа. Снимите крышку цепной звёздочки.

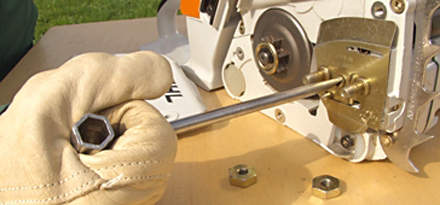

Шаг 3 из 15: Поворачивайте устройство натяжения цепи назад (влево) до тех пор, пока натяжной элемент не придет в соприкосновение с углублением в корпусе (в направлении звёздочки).

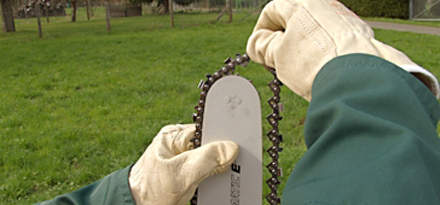

Шаг 4 из 15: При работе с цепью обязательно надевайте защитные перчатки (серьезная опасность травмирования острыми зубьями). После этого возьмите цепь и шину и наложите цепь на шину, начиная с вершины шины. (При этом следите за тем, чтобы цепь была уложена в правильном направлении => см. рисунок).

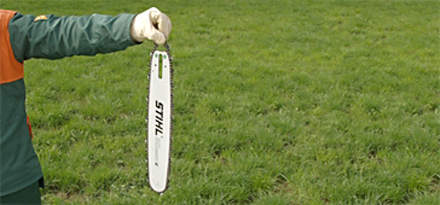

Шаг 5 из 15: Переверните цепь таким образом, чтобы вся шина лежала на цепи.

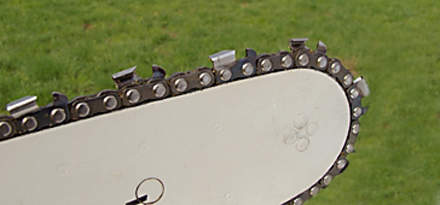

Шаг 6 из 15: Ещё раз проверьте правильность расположения цепи на шине и направления движения. Режущий зуб на верхней стороне шины должен быть обращён вперед.

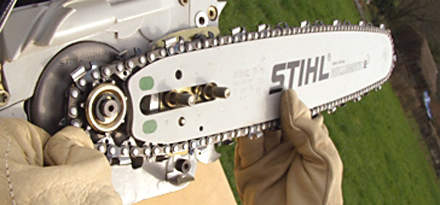

Шаг 7 из 15: Возьмите цепь в сборе с шиной и наденьте цепь на звёздочку. При этом надвиньте направляющую шину на болты с буртиком, а натяжной элемент - в специально предусмотренное отверстие.

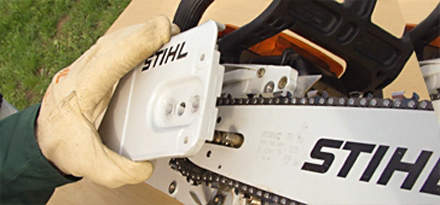

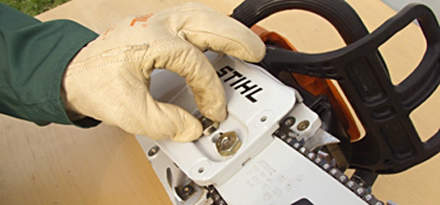

Шаг 8 из 15:Снова наденьте крышку цепной звёздочки на блок двигателя и затяните обе гайки от руки. После этого шина и цепь будут жёстко зафиксированы, и Вы сможете отрегулировать натяжение цепи.

Шаг 9 из 15:Цепь не натянута и провисает. На это указывает то, что ведущие звенья цепи располагаются не в канавке шины.

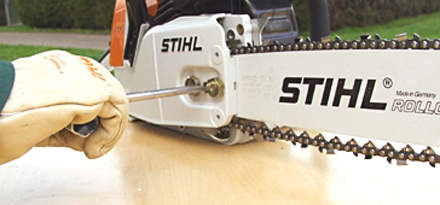

Шаг 10 из 15:Поворачивайте зажимной винт цепи до тех пор, пока пильная цепь не будет провисать совсем немного, а выступы ведущих звеньев не будут располагаться в канавке шины.

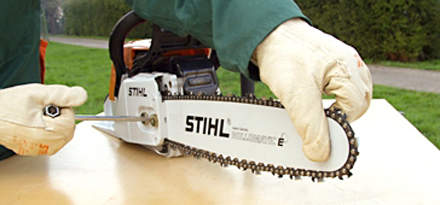

Шаг 11 из 15: Приподнимите вершину шины вверх и ещё немного поверните зажимной винт цепи. При этом ведущие звенья цепи должны зайти в канавку шины.

Шаг 12 из 15: Крепко затяните гайки с помощью комбинированного ключа.

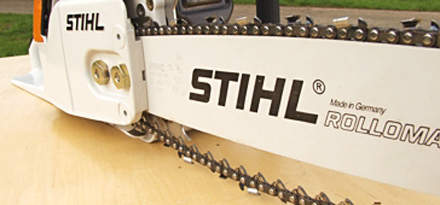

Шаг 13 из 15:Проверьте визуально, располагается ли цепь в канавке шины и не провисает ли она.

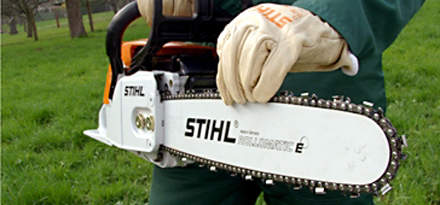

Шаг 14 из 15: После этого проверьте, не слишком ли сильно натянута цепь. Рукой оттяните цепь в направлении движения (для этого следует отпустить цепной тормоз, в противном случае цепь не будет двигаться). Во избежание получения травмы при контакте с острыми краями цепи необходимо обязательно надеть защитные перчатки. Если цепь не двигается, отверните гайки и повторите описанные выше операции.

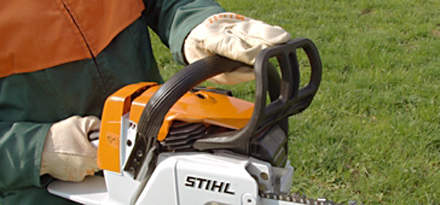

Шаг 15 из 15: Бензопила собрана и готова к эксплуатации. Снова активизируйте цепной тормоз.
