Выдерживать все углы и размеры без специальных средств - сложная задача, требующая постоянной тренировки. Поэтому STIHL рекомендует использовать приспособления для заточки.
Контрольный калибр
1) Калибр для определения расстояния до ограничителя глубины2) Кромка для определения угла заточки3) Очиститель канавки и измерительная шкала для измерения глубины канавки направляющей шины4) Кромка для определения переднего угла зубьев
Компания STIHL предлагает контрольный калибр для регулировки расстояния до ограничителя глубины, а также для выборочного контроля углов режущих зубьев. Выбирайте контрольный калибр в зависимости от шага цепи, тогда вы сможете легко контролировать все необходимые размеры и углы. Прежде всего, контрольный калибр значительно облегчает процесс проверки и доработки ограничителей глубины.
Для всех описанных ниже заточных приспособлений (за исключением зажимной державки «2 в 1» и FG 4) следует дополнительно использовать контрольный калибр для проверки ограничителей глубины.
Оправка для заточки
STIHL предлагает оправку для заточки, обеспечивающую соблюдение правильного угла заточки. Она легко фиксируется с помощью двух магнитов на направляющей шине и обеспечивает соблюдение правильного угла заточки за счет отмеченных линий.
Зажимная державка
Зажимная державка STIHL поможет правильно позиционировать напильник с учетом требуемой высоты. Зажимную державку следует выбирать в соответствии с шагом цепи.
Благодаря прилеганию зажимной державки STIHL к режущей грани зуба и ограничителю глубины реза обеспечивается ведение напильника на нужной высоте и соблюдение переднего угла зубьев. Оптическая маркировка (угол 30°) на зажимной державке помогает выдерживать правильный угол заточки. Для дополнительной оптической ориентировки можно использовать оправку для заточки.
Направляющая FF1 для зажимных державок
Если при заточке цепей вы не хотите полагаться только на оптическую ориентировку, помимо зажимной державки STIHL предлагает направляющую для зажимных державок. Выберите направляющую для зажимных державок, соответствующую шагу цепи, и установите ее под углом 30° над пильной цепью на направляющую шину. За счет направляющей обеспечивается ведение зажимной державки сбоку и ее выравнивание по отношению к направляющей шине под правильным углом заточки 30°. Теперь вам всего лишь нужно переместить зажимную державку под прямым углом к шине через направляющую для зажимных державок.
После заточки всех режущих зубьев проверьте размер ограничителя глубины и при необходимости откорректируйте.

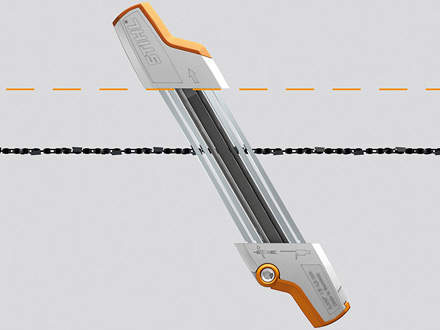

Зажимная державка 2 в 1
Если вы хотите выполнить заточку режущих зубьев, одновременно с этим выдержать размер ограничителя глубины реза, STIHL рекомендует использовать зажимную державку 2 в 1. Как и зажимная державка, зажимная державка 2 в 1 обеспечивает правильное положение напильника в режущем зубе на необходимой высоте. Оптимальное расположение рукояток и маркировок гарантирует вам отличную визуальную ориентировку для соблюдения угла заточки 30°.

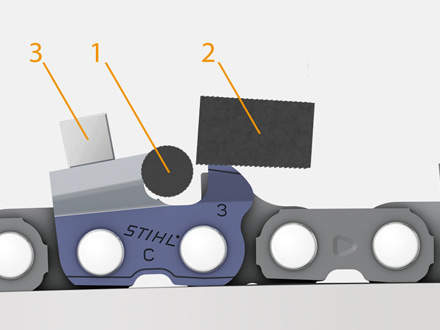

Заточка режущих зубьев круглым напильником и подтачивание ограничителя глубины реза плоским напильником могут быть выполнены одновременно. Благодаря прилеганию направляющих к цепи выполняется оптимальное ведение обоих напильников.

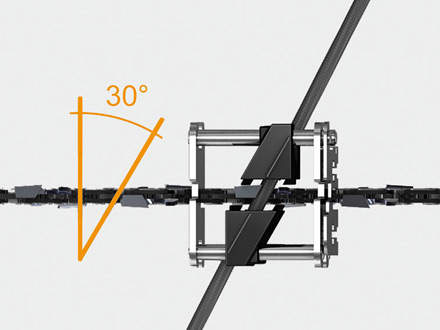

FG 4
Отличным дополнением к ручной заточке послужит роликовое заточное устройство FG 4.
Выберите роликовое заточное устройство и круглый напильник в соответствии с шагом цепи. Роликовое заточное устройство устанавливается прямо на цепь на направляющей шине, обеспечивая, таким образом позиционирование напильника во всех направлениях. Вставьте круглый напильник в роликовое заточное устройство. Выравнивание напильника является оптимальным, если напильник при правильном угле заточки легко и без особых усилий перемещается .
Кроме того, FG 4 оснащен откидной контрольной пластиной для проверки и правки ограничителей глубины реза. Контрольная пластина специально закалена, чтобы ограничители глубины реза могли быть заточены заподлицо без снятия пластины. Позиционирование контрольной пластины облегчает соблюдение размера ограничителя глубины. При этом отсутствует необходимость в последующем наклоне ограничителей глубины реза.
FG 2
Заточные устройства предназначены для точной заточки пильных цепей. Они обеспечивают точное позиционирование напильника и, вместе с тем, возможность ремонта сильно изношенных пильных цепей. Упор для прилегания к предназначенному для заточки зубу облегчает соблюдение одной длины зубьев.
FG 2 устанавливается на станок. Перед заточкой пильную цепь следует снять с направляющей шины.
FG 1, FG 3
FG 1 и FG 3 устанавливаются на шину. Они используются аналогично FG 2.
